Transformadores
Tipo Subestación
Todos nuestros transformadores estan certificados bajo la norma ANCE
Contamos con stock disponible
Entrega inmediata · Envíos a todo México
Garantía de 5 años por escrito

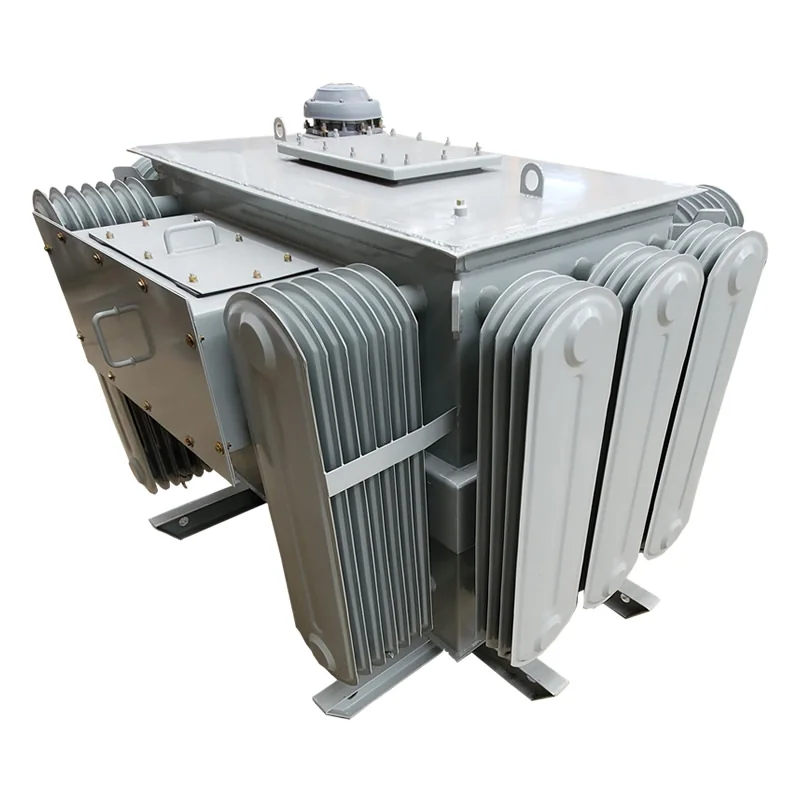

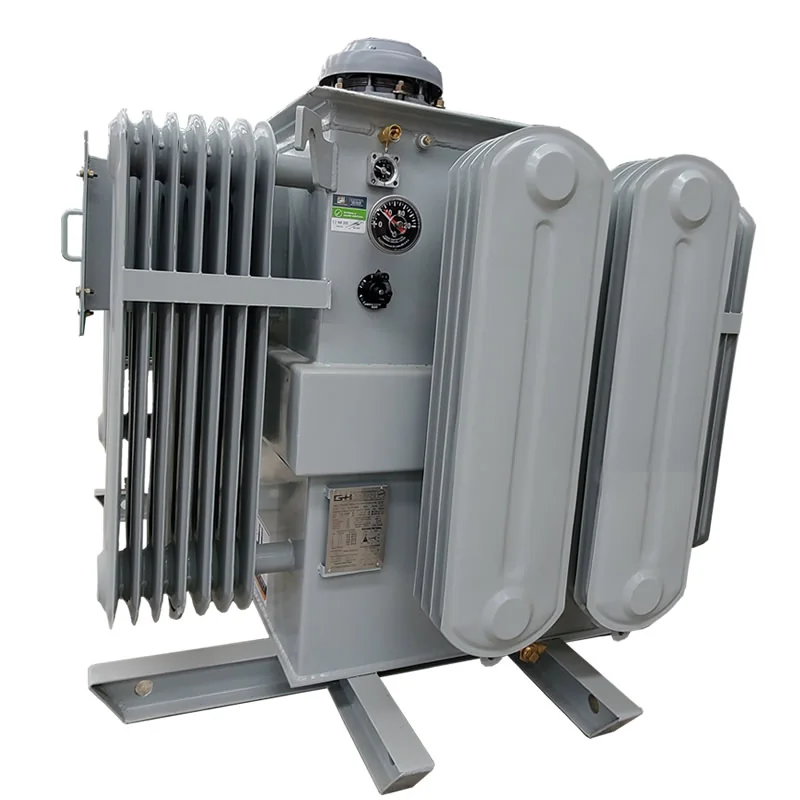

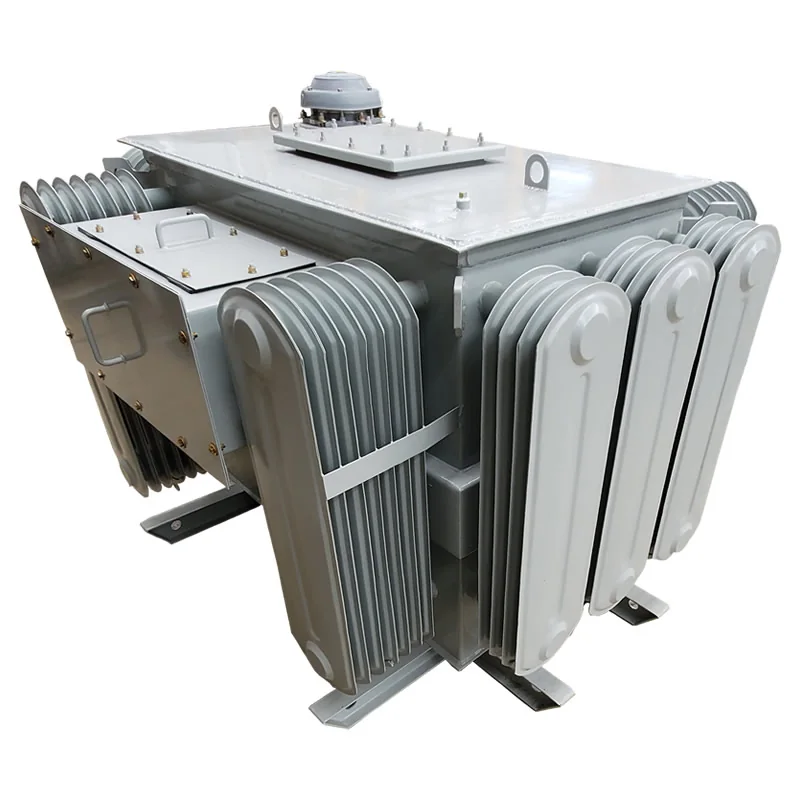

Transformador Tipo Subestación
- Tipo
- SUBESTACIÓN
- Frecuencia
- 60 Hz
- Altitud de operación
- 2,300 msnm
- Temperatura de operación
- de -5ºC hasta 40ºC.
- Presentación
- Trifásico / Monofásicos
- Fabricación
- en acero al carbón o acero inoxidable
- Tipo de aceite
- Vegetal o Mineral
Los transformadores tipo subestación están diseñados para convertir la energía eléctrica de media a baja tensión, siendo el vínculo principal entre las redes de distribución y los sistemas de consumo. Su construcción robusta y su sistema de enfriamiento en aceite dieléctrico les permiten operar de forma continua y eficiente bajo condiciones de alta demanda. Estos equipos se instalan comúnmente en subestaciones compactas o al aire libre, ofreciendo confiabilidad, seguridad y alta eficiencia energética en la entrega de potencia.
Tipos y configuraciones
- • Transformador tipo subestación
- • Transformador para subestación
- • Transformador de subestación industrial
- • Transformador trifásico para subestación
- • Transformador de subestación en aceite
- • Transformador de cobre
- • Transformador de aluminio
- • Transformador para media tensión
Voltajes y relaciones
- • 13.2 kV
- • 13.8 kV
- • 23 kV
- • 33 kV
- • 34.5 kV
- • 220/127 V
- • 440/254 V
- • 480/277 V
- • Delta-Estrella
- • Estrella-Estrella
Materiales
- • Aceite mineral
- • Aceite vegetal
- • Devanados de cobre
- • Devanados de aluminio
- • Acero al carbón
Capacidades disponibles de tipo subestación
Transformador tipo subestación 10 kVA
Transformador tipo subestación 15 kVA
Transformador tipo subestación 25 kVA
Transformador tipo subestación 30 kVA
Transformador tipo subestación 37.5 kVA
Transformador tipo subestación 45 kVA
Transformador tipo subestación 50 kVA
Transformador tipo subestación 75 kVA
Transformador tipo subestación 100 kVA
Transformador tipo subestación 112.5 kVA
Transformador tipo subestación 150 kVA
Transformador tipo subestación 167 kVA
Transformador tipo subestación 225 kVA
Transformador tipo subestación 250 kVA
Transformador tipo subestación 300 kVA
Transformador tipo subestación 333 kVA
Transformador tipo subestación 500 kVA
Venta y cotización de transformadores tipo subestación
Solicita precio, disponibilidad y cotización de transformadores eléctricos para tu proyecto. Contamos con transformadores industriales en México, stock disponible para determinados modelos, entrega inmediata y envíos a todo México.
- • Los transformadores operan correctamente dentro de un ambiente de -5ºC hasta 40ºC. Operan a su capacidad nominal siempre y cuando la temperatura máxima del ambiente no exceda de 40ºC y la temperatura promedio del ambiente no exceda de 30ºC. En los transformadores tipo cálido su temperatura máxima es de 50ºC con un promedio de 40ºC.
- • Sobre elevación de temperatura 65ºC para transformador normal.
- • Sobre elevación de temperatura 55ºC para transformadores tipo cálido.
- • Temperatura de referencia de los transformadores: suma de elevación de temperatura promedio de los devanados más 20°C
- • Transformadores autoenfriados en líquido aislante Aceite mineral para transformadores
- • Fabricación en acero al carbón.
- • Pintura Electrostática horneada, que asegura un mejor recubrimiento a la intemperie.
- • Enfriamiento ONAN
- • Redes subterráneas urbanas (en ciudades donde las líneas eléctricas van bajo tierra).
- • Sistemas de distribución en zonas inundables, túneles o estaciones de bombeo.
- • Instalaciones industriales con ambientes agresivos o con alta humedad.
- • Estaciones de servicio, zonas costeras o portuarias.
- • Resistencia de aislamiento.
- • Relación de transformación.
- • Polaridad y secuencia de fases.
- • Tensión aplicada.
- • Tensión inducida.
- • Resistencia Óhmica de los devanados.
- • Pérdida en el vacío y corriente de excitación

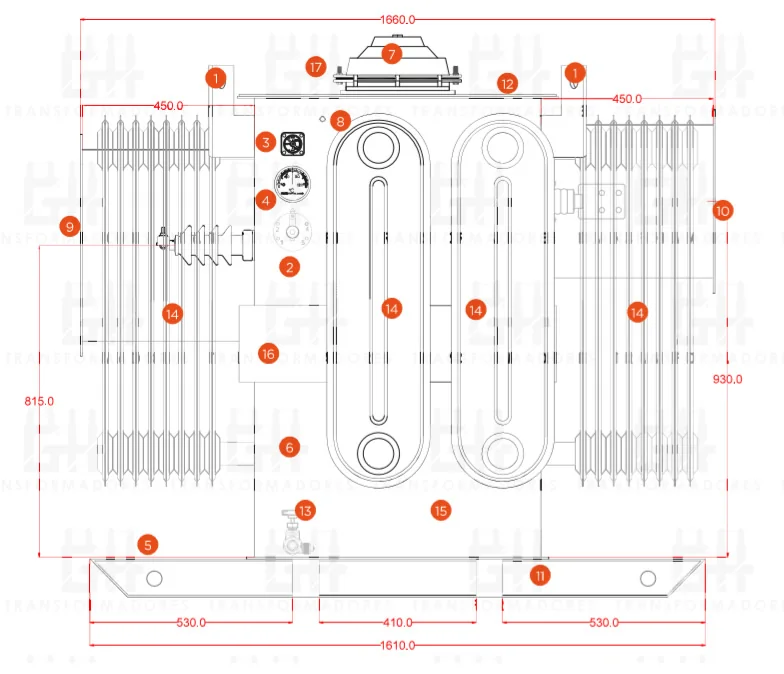

- • Orejas de izaje
- • Cambiador de derivaciones
- • Nivel de líquido
- • Temperatura de líquido
- • Placa de tierra base
- • Placa de datos
- • Válvula de operación súbita
- • Válvula de alivio
- • Garganta A.T.
- • Garganta B.T.
- • Base viga 4" (avión)
- • Niple de llenado
- • Válvula Dren
- • Radiadores
- • Cuerpo de tanque
- • Fajete de refuerzo
- • Registro de mano
El voltaje o tensión puede ser modificado según las necesidades del cliente.
TRIFÁSICO
| kVA | 15, 30, 45, 75, 112.5, 150, 225, 300, 500 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 220/127, 440/254, 380/220, 480/277 V |
| Conexiónes | Delta-Estrella, Estrella-Estrella |
| Normas de fabricación | NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE |
MONOFÁSICO
| kVA | 10, 15, 25, 37.5, 50, 75, 100, 167, 250, 333, 500 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 120/240, 220/110, 240/480 V |
| Conexiónes | Estrella Aterrizada, Tensión Plena |
| Normas de fabricación | NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE |
