Transformadores
Tipo Pedestal
Todos nuestros transformadores estan certificados bajo la norma ANCE
Contamos con stock disponible
Entrega inmediata · Envíos a todo México
Garantía de 5 años por escrito

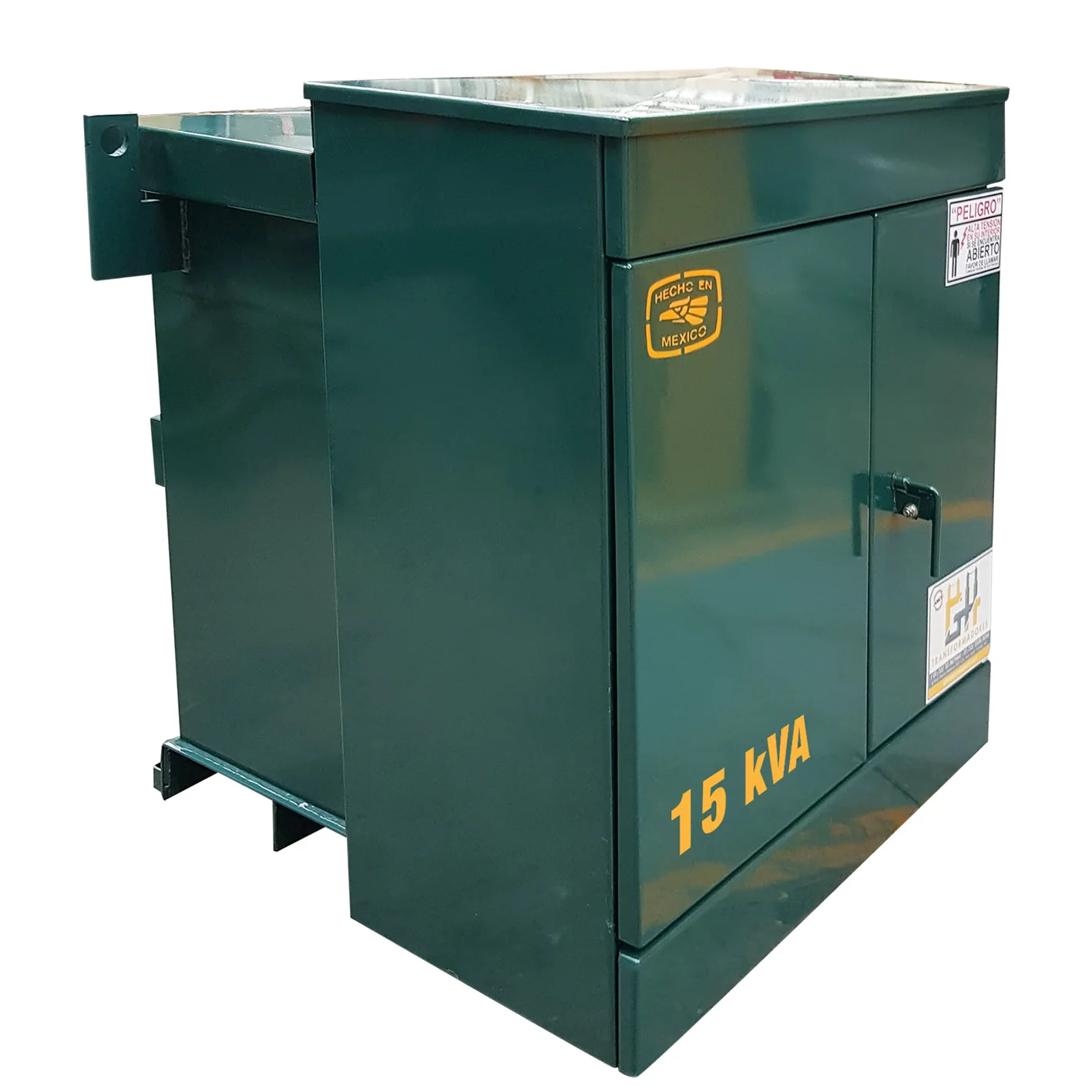

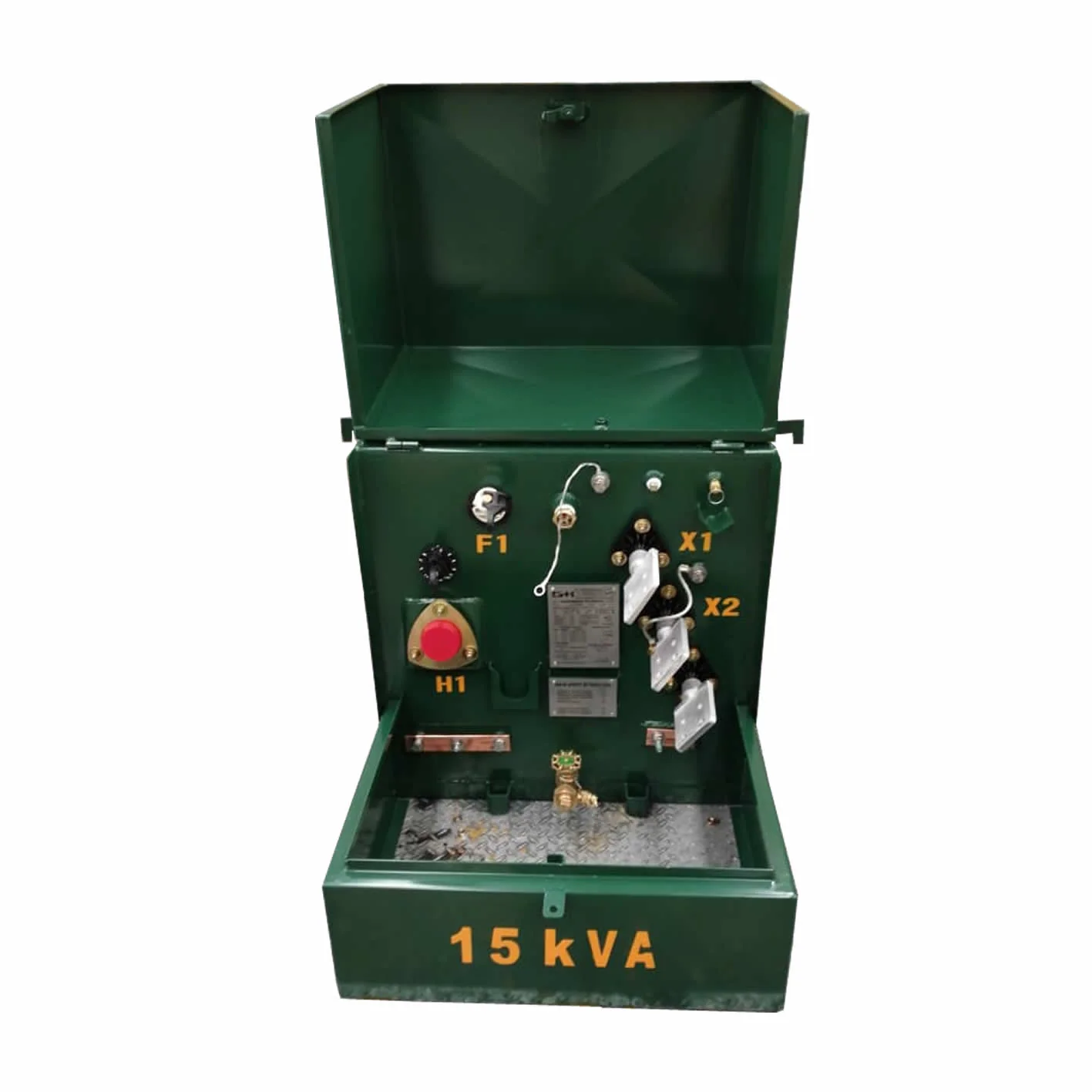

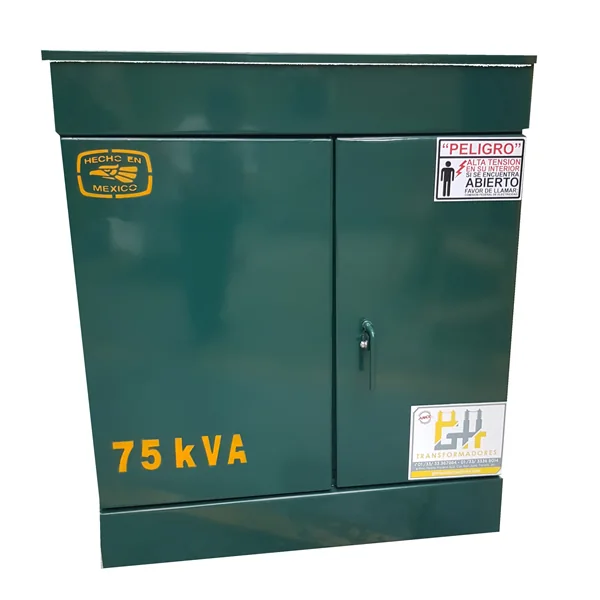

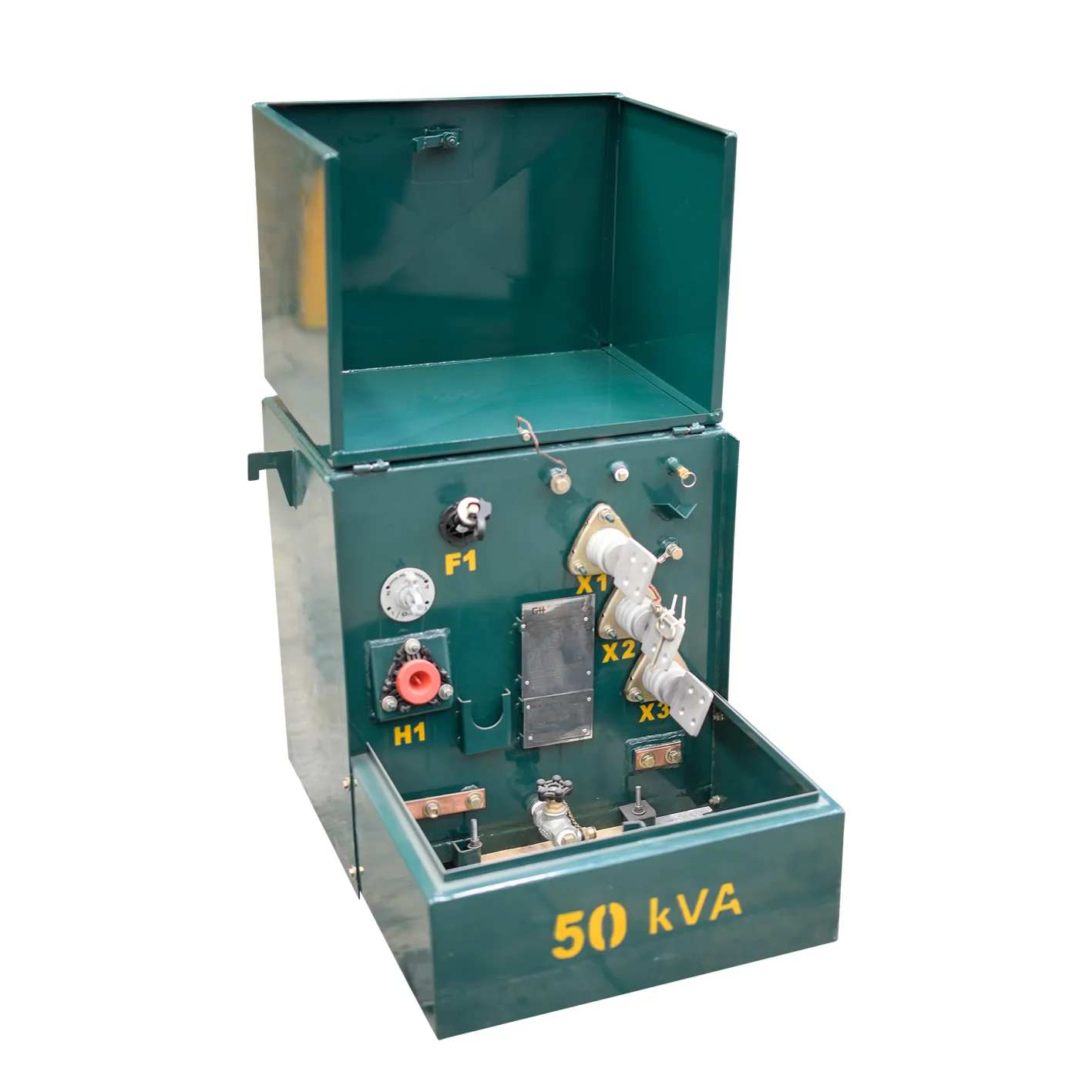

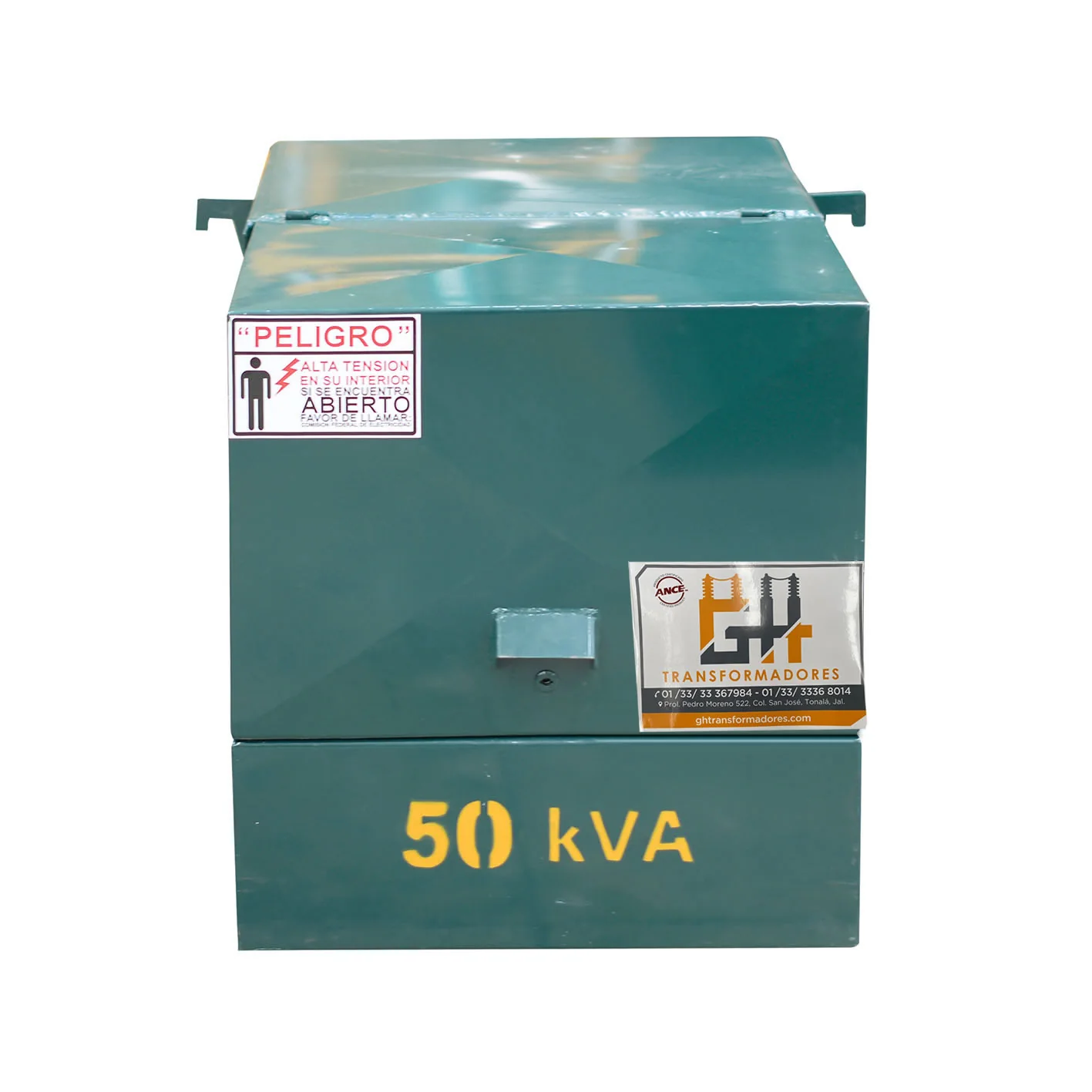

Transformador Tipo Pedestal
- Tipo
- PEDESTAL
- Frecuencia
- 60 Hz
- Altitud de operación
- 2,300 msnm
- Temperatura de operación
- de -5ºC hasta 40ºC.
- Presentación
- Trifásico / Monofásicos
- Fabricación
- en acero al carbón o acero inoxidable
- Tipo de aceite
- Vegetal o Mineral
Los transformadores tipo pedestal están diseñados para su instalación en sistemas de distribución subterránea, ofreciendo una solución segura, compacta y estética para áreas urbanas, residenciales, comerciales e industriales. Su estructura metálica sellada y montada sobre un pedestal de concreto o acero permite un acceso frontal sencillo para maniobras, conexiones y mantenimiento, sin exponer partes energizadas. Estos equipos operan en medio dieléctrico líquido (aceite o éster vegetal), lo que garantiza una excelente disipación térmica, aislamiento y durabilidad.
Tipos y configuraciones
- • Transformador pedestal monofásico
- • Transformador pedestal trifásico
- • Operación radial
- • Operación anillo
- • Norma J y Norma K cuando corresponda
- • Tipo costa
- • En aceite
Voltajes y relaciones
- • 13.2 kV
- • 13.8 kV
- • 23 kV
- • 33 kV
- • 34.5 kV
- • 120/240 V
- • 127/220 V
- • 220/127 V
- • 240/120 V
- • 440/254 V
- • 480/277 V
- • Delta-Estrella
- • Estrella-Estrella
Materiales
- • Cobre
- • Aluminio
- • Cobre/cobre
- • Aluminio/aluminio
- • Cobre/aluminio
- • Acero al carbón
- • Acero inoxidable
Capacidades disponibles de tipo pedestal
Transformador pedestal 10 kVA
Transformador pedestal 15 kVA
Transformador pedestal 25 kVA
Transformador pedestal 30 kVA
Transformador pedestal 37.5 kVA
Transformador pedestal 45 kVA
Transformador pedestal 50 kVA
Transformador pedestal 75 kVA
Transformador pedestal 100 kVA
Transformador pedestal 112.5 kVA
Transformador pedestal 150 kVA
Transformador pedestal 167 kVA
Transformador pedestal 225 kVA
Transformador pedestal 300 kVA
Transformador pedestal 500 kVA
Transformador pedestal 750 kVA
Transformador pedestal 1000 kVA
Transformador pedestal 1500 kVA
Venta y cotización de transformadores tipo pedestal
Solicita precio, disponibilidad y cotización de transformadores eléctricos para tu proyecto. Contamos con transformadores industriales en México, stock disponible para determinados modelos, entrega inmediata y envíos a todo México.
- • Los transformadores operan correctamente dentro de un ambiente de -5ºC hasta 40ºC. Operan a su capacidad nominal siempre y cuando la temperatura máxima del ambiente no exceda de 40ºC y la temperatura promedio del ambiente no exceda de 30ºC. En los transformadores tipo cálido su temperatura máxima es de 50ºC con un promedio de 40ºC.
- • Sobre elevación de temperatura 65ºC para transformador normal.
- • Sobre elevación de temperatura 55ºC para transformadores tipo cálido.
- • Temperatura de referencia de los transformadores: suma de elevación de temperatura promedio de los devanados más 20°C
- • Transformadores autoenfriados en líquido aislante Aceite mineral para transformadores
- • Fabricación en acero al carbón.
- • Pintura Electrostática horneada, que asegura un mejor recubrimiento a la intemperie.
- • Enfriamiento ONAN
- • Zonas residenciales y urbanas.
- • Fraccionamientos residenciales.
- • Centros comerciales, hospitales, escuelas y edificios corporativos.
- • Instalaciones industriales ligeras o medianas.
- • Entre otros
- • Resistencia de aislamiento.
- • Relación de transformación.
- • Polaridad y secuencia de fases.
- • Tensión aplicada.
- • Tensión inducida.
- • Resistencia Óhmica de los devanados.
- • Pérdida en el vacío y corriente de excitación

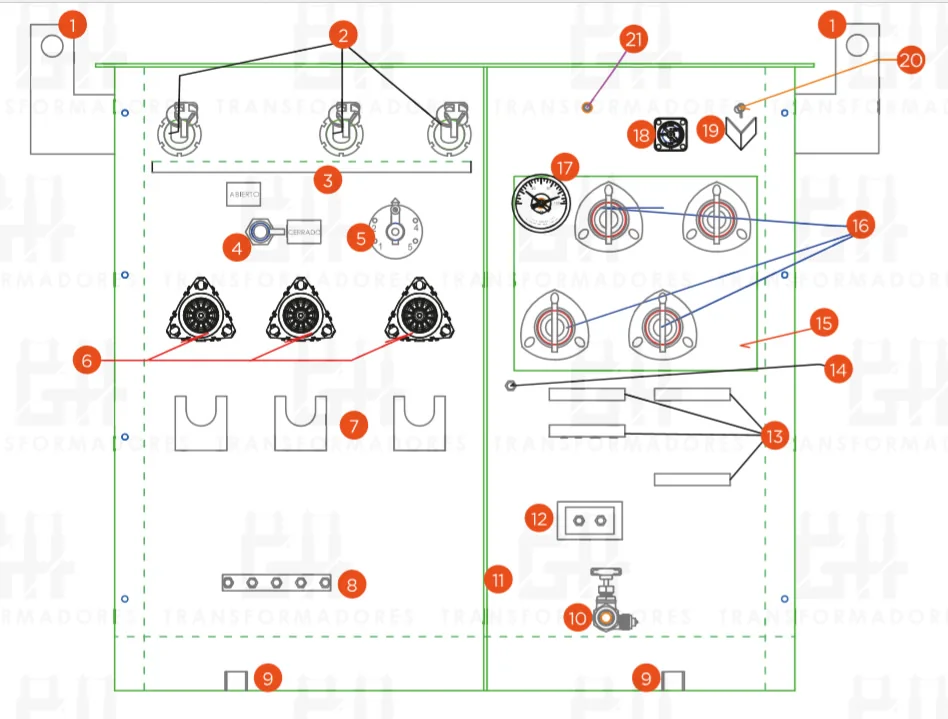

- • Orejas de izaje
- • Bayoneta portafusible
- • Charola antiescurrimiento
- • Seccionador
- • Cambiador de derivaciones
- • Boquilla A.T.
- • Portacodos
- • Placa de tierra
- • Asas de anclaje
- • Válvula de drenaje
- • Solera de 3/8"
- • Placa de tierra
- • Solera para placa de datos
- • Tuerca 1/2" (conexión a tierra xO)
- • Placa antimagnética
- • Boquilla antimagnética
- • Indicador de temperatura
- • Nivel de líquido
- • Charola de válvula de alivio
- • Válvula de alivio
- • Niple de 1/2"
El voltaje o tensión puede ser modificado según las necesidades del cliente.

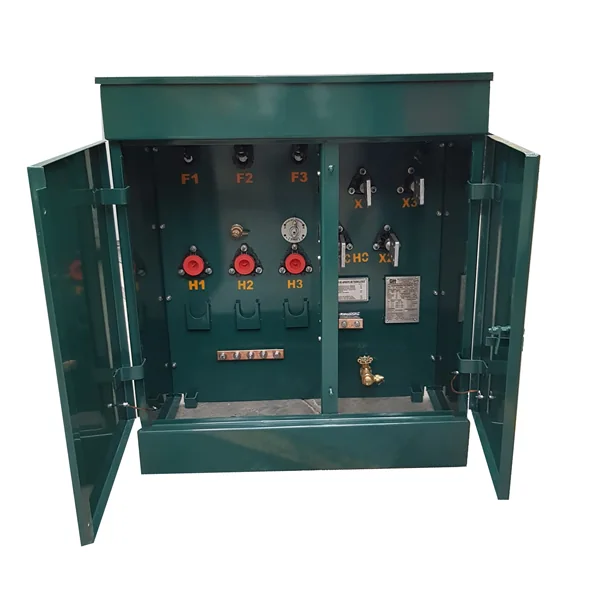

TRIFÁSICO
| kVA | 30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000, 1500 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 220/127, 440/254, 380/220, 480/277 V |
| Conexiónes | Delta-Estrella, Estrella-Estrella |
| Normas de fabricación | NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE |
MONOFÁSICO
| kVA | 10, 15, 25, 37.5, 50, 75, 100, 167 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 120/240, 220/110, 240/480 V |
| Conexiónes | Estrella Aterrizada, Tensión Plena |
| Normas de fabricación | NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE |
