Transformadores
Tipo Estación
Todos nuestros transformadores estan certificados bajo la norma ANCE
Contamos con stock disponible
Entrega inmediata · Envíos a todo México
Garantía de 5 años por escrito

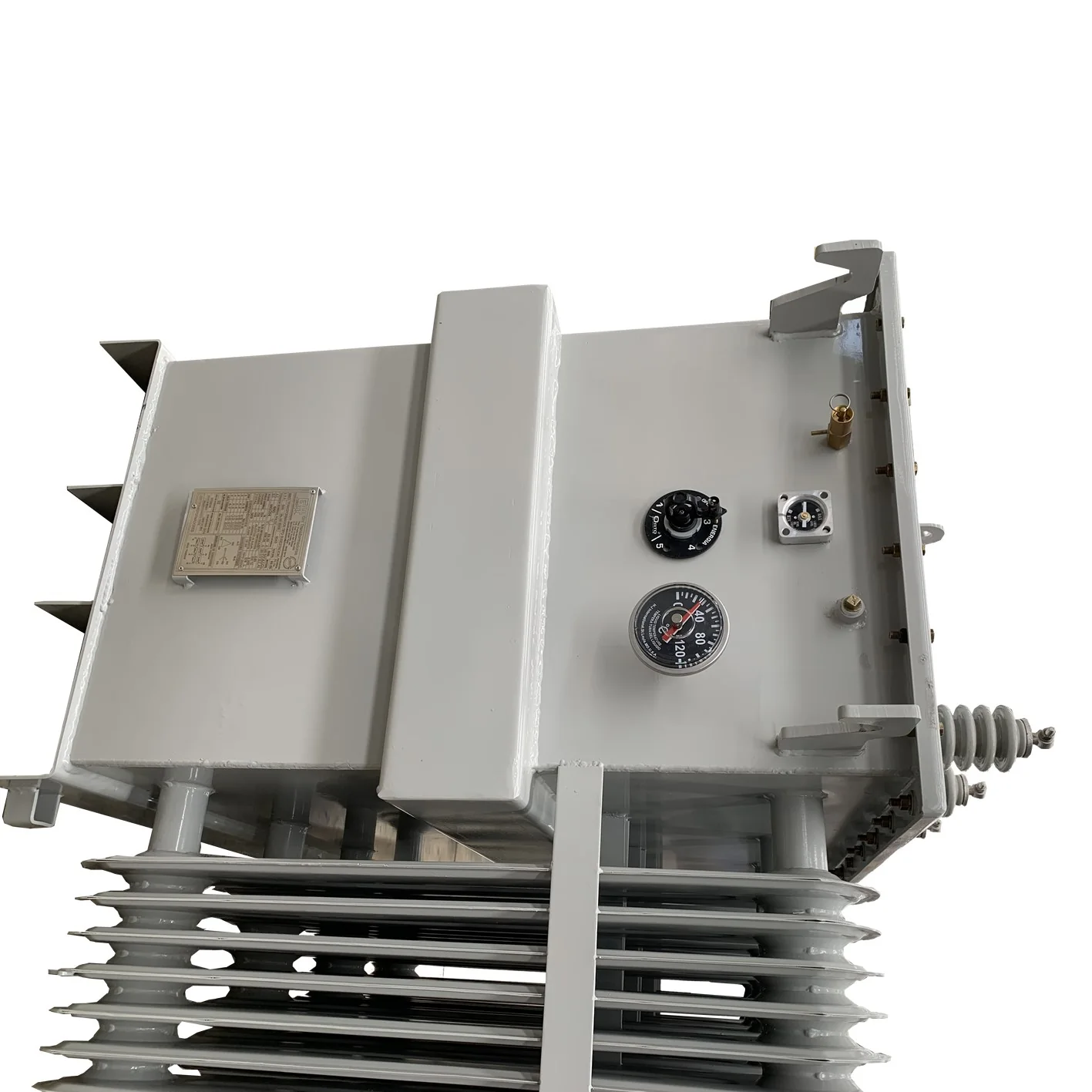

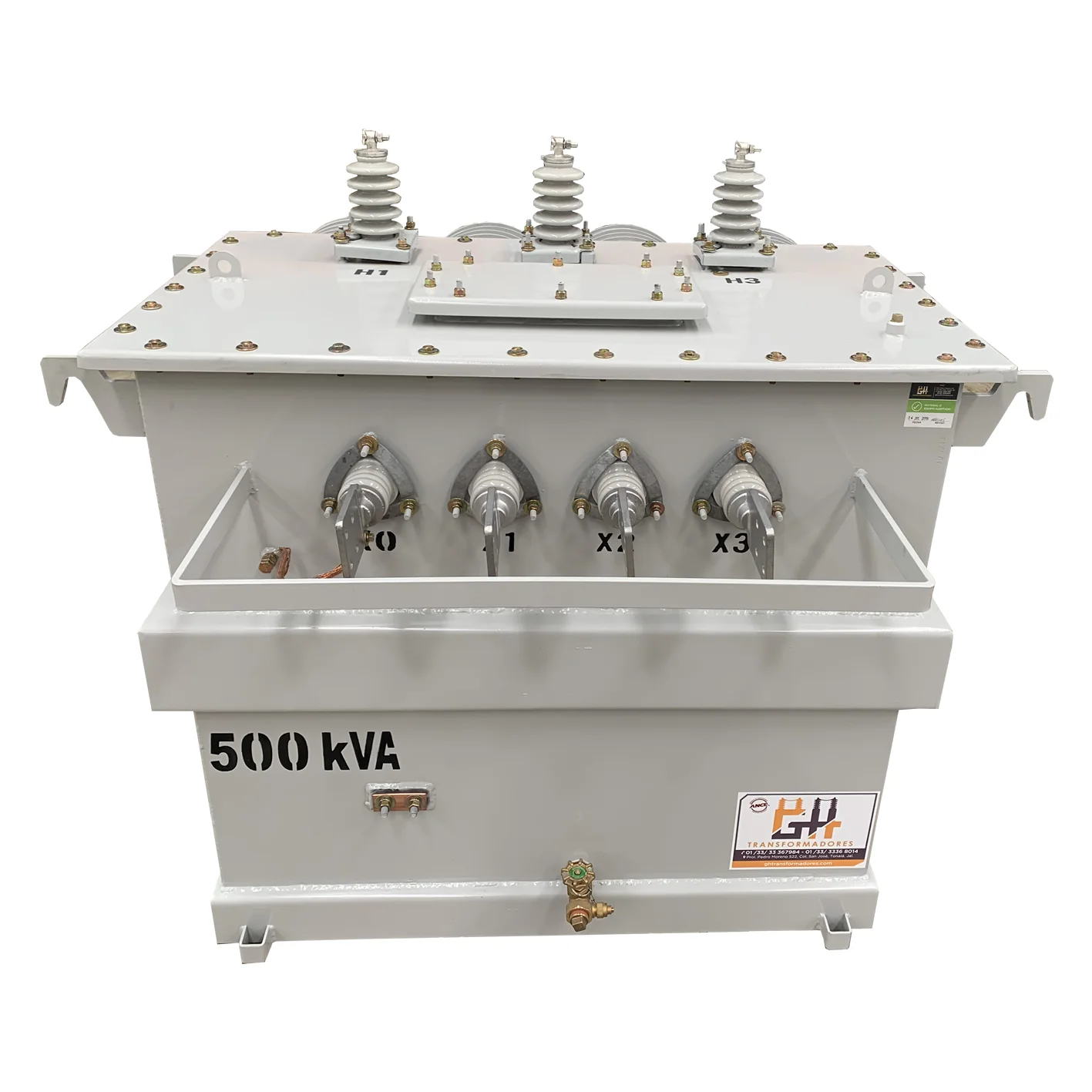

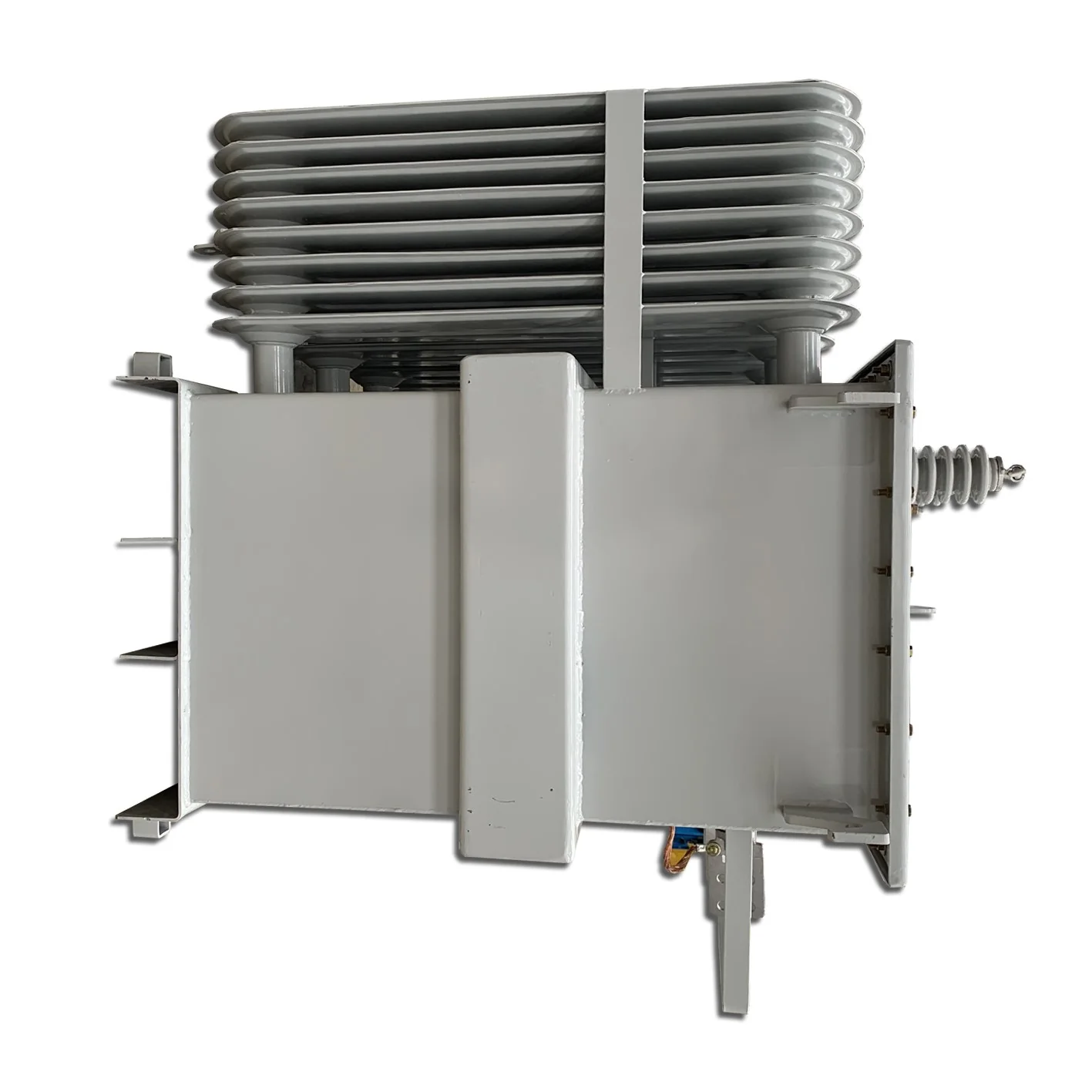

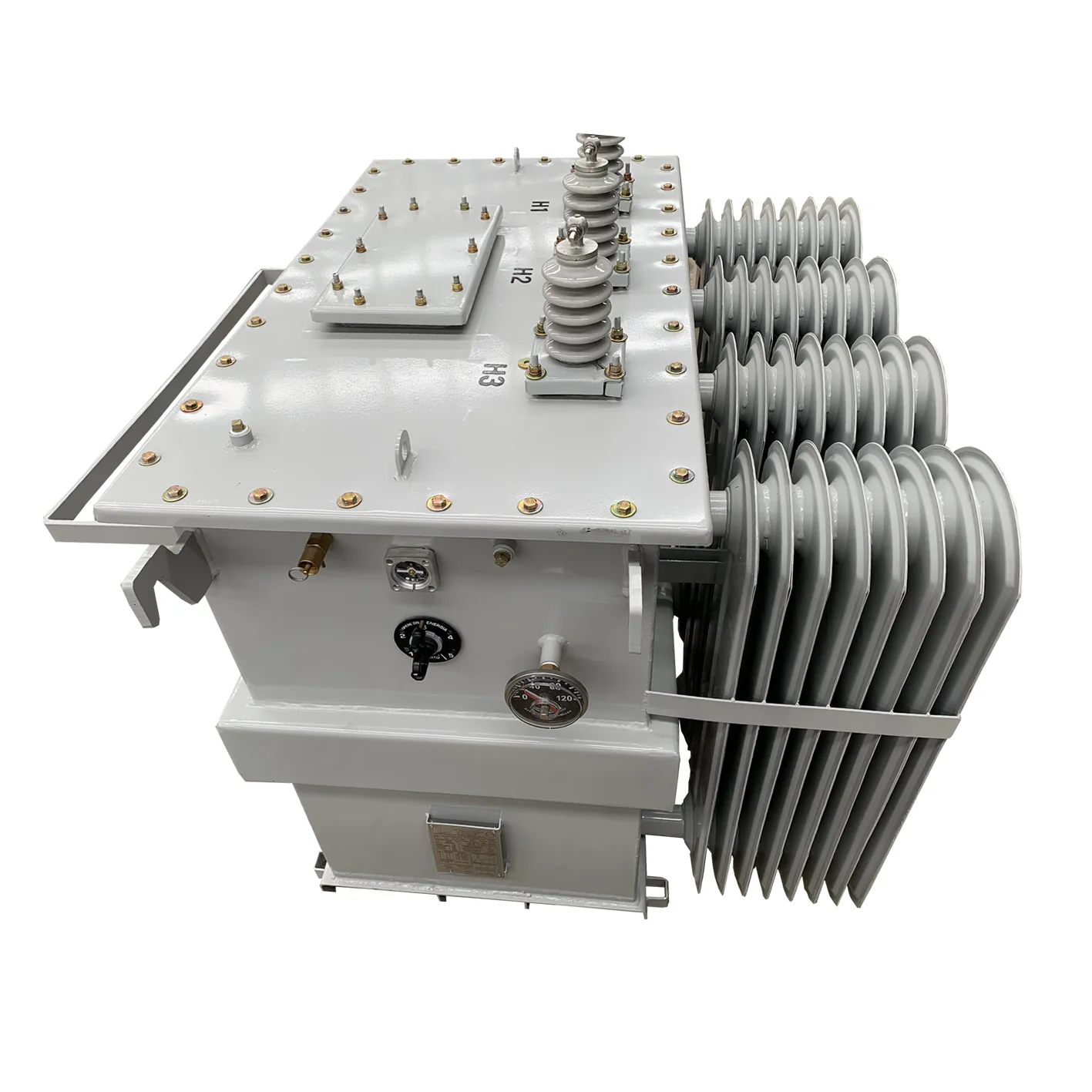

Transformador Tipo Estación
- Tipo
- ESTACIÓN
- Frecuencia
- 60 Hz
- Altitud de operación
- 2,300 msnm
- Temperatura de operación
- de -5ºC hasta 40ºC.
- Presentación
- Trifásico / Monofásicos
- Fabricación
- en acero al carbón o acero inoxidable
- Tipo de aceite
- Vegetal o Mineral
Los transformadores tipo estación están diseñados para operar en subestaciones eléctricas de distribución o potencia, donde se requiere transformar altos niveles de voltaje a tensiones adecuadas para el suministro a redes secundarias o sistemas industriales. Son equipos robustos y de alta capacidad, fabricados para ofrecer máxima eficiencia, seguridad y confiabilidad en la operación continua. Su construcción en tanque hermético con enfriamiento en aceite dieléctrico permite una excelente disipación del calor y un óptimo desempeño en ambientes exigentes o al aire libre.
Tipos y configuraciones
- • Transformador tipo estación
- • Transformador de estación trifásico
- • Transformador de estación en aceite
- • Transformador de estación de cobre
- • Transformador de estación de aluminio
- • Transformador tipo costa
- • Transformador para instalaciones industriales
Voltajes y relaciones
- • 13.2 kV
- • 13.8 kV
- • 23 kV
- • 33 kV
- • 34.5 kV
- • 220/127 V
- • 440/254 V
- • 480/277 V
- • Delta-Estrella
- • Estrella-Estrella
Materiales
- • Aceite mineral
- • Aceite vegetal
- • Devanados de cobre
- • Devanados de aluminio
- • Acero al carbón
Capacidades disponibles de tipo estación
Transformador tipo estación 10 kVA
Transformador tipo estación 15 kVA
Transformador tipo estación 25 kVA
Transformador tipo estación 37.5 kVA
Transformador tipo estación 50 kVA
Transformador tipo estación 75 kVA
Transformador tipo estación 100 kVA
Transformador tipo estación 112.5 kVA
Transformador tipo estación 150 kVA
Transformador tipo estación 167 kVA
Transformador tipo estación 225 kVA
Transformador tipo estación 250 kVA
Transformador tipo estación 300 kVA
Transformador tipo estación 333 kVA
Transformador tipo estación 500 kVA
Transformador tipo estación 1000 kVA
Transformador tipo estación 1500 kVA
Transformador tipo estación 2000 kVA
Transformador tipo estación 2500 kVA
Transformador tipo estación 3000 kVA
Venta y cotización de transformadores tipo estación
Solicita precio, disponibilidad y cotización de transformadores eléctricos para tu proyecto. Contamos con transformadores industriales en México, stock disponible para determinados modelos, entrega inmediata y envíos a todo México.
- • Los transformadores operan correctamente dentro de un ambiente de -5ºC hasta 40ºC. Operan a su capacidad nominal siempre y cuando la temperatura máxima del ambiente no exceda de 40ºC y la temperatura promedio del ambiente no exceda de 30ºC. En los transformadores tipo cálido su temperatura máxima es de 50ºC con un promedio de 40ºC.
- • Sobre elevación de temperatura 65ºC para transformador normal.
- • Sobre elevación de temperatura 55ºC para transformadores tipo cálido.
- • Temperatura de referencia de los transformadores: suma de elevación de temperatura promedio de los devanados más 20°C
- • Transformadores autoenfriados en líquido aislante Aceite mineral para transformadores
- • Fabricación en acero al carbón.
- • Pintura Electrostática horneada, que asegura un mejor recubrimiento a la intemperie.
- • Enfriamiento ONAN
- • Subestaciones eléctricas de distribución
- • Parques industriales y plantas de manufactura
- • Centros comerciales, hospitales y complejos residenciales
- • Infraestructura pública y de servicios
- • Sistemas de generación eléctrica
- • Proyectos de energía renovable
- • Subestaciones móviles o temporales
- • Resistencia de aislamiento.
- • Relación de transformación.
- • Polaridad y secuencia de fases.
- • Tensión aplicada.
- • Tensión inducida.
- • Resistencia Óhmica de los devanados.
- • Pérdida en el vacío y corriente de excitación

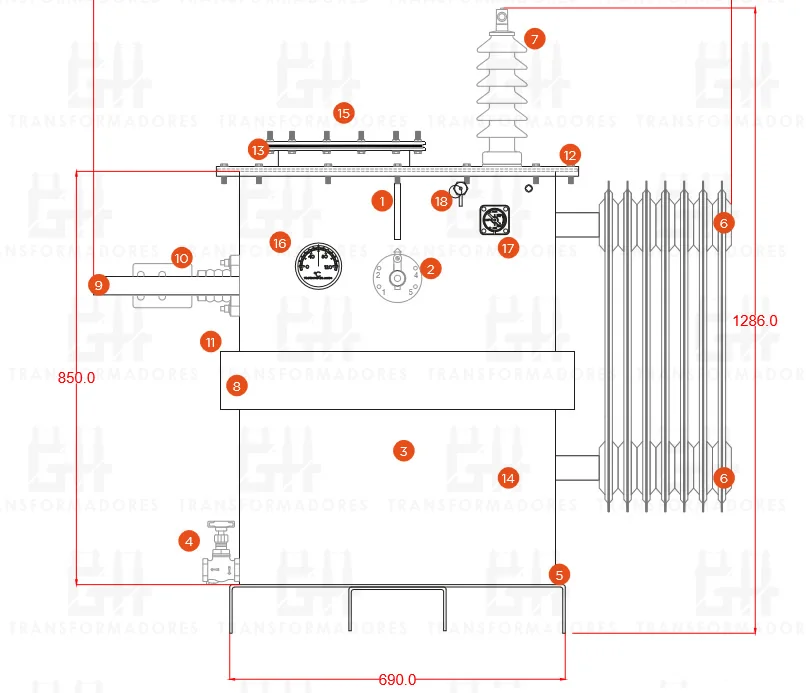

- • Orejas de izaje
- • Cambiador de derivaciones
- • Placa de datos
- • Válvula Dren
- • Asiento
- • Radiadores
- • Boquilla A.T.
- • Fajete de refuerzo
- • Boquilla B.T.
- • Conexión a tierra
- • Tapa atornillada
- • Cople llenado
- • Cuerpo de tanque
- • Registro de mano
- • Termómetro
- • Nivel de Aceite
- • Válvula de alivio
El voltaje o tensión puede ser modificado según las necesidades del cliente.
TRIFÁSICO
| kVA | 112.5, 150, 225, 300, 500, 1000, 1500, 2000, 2500, 3000 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 220/127, 440/254, 380/220, 480/277 V |
| Conexiónes | Delta-Estrella, Estrella-Estrella |
| Normas de fabricación | NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE |
MONOFÁSICO
| kVA | 10, 15, 25, 37.5, 50, 75, 100, 167, 250, 333, 500 |
|---|---|
| Tensión Primaria | 13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V |
| Tensión secundaria | 120/240, 220/110, 240/480 V |
| Conexiónes | Estrella Aterrizada, Tensión Plena |
| Normas de fabricación | NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE |
